Система дистанционного управления Orion Pulsar

Система дистанционного управления (СДУ) Orion Pulsar – это комплекс программного обеспечения, позволяющий производить удаленный мониторинг и управление станциями «Орион» с использованием GPRS для передачи информации.

Связь со станцией управления осуществляется с помощью установленного на ней GPRS-модема. Модем должен быть оснащен SIM-картой с подключенной услугой GPRS-интернет. С помощью модема устанавливается GPRS-соединение с сервером, на который СУ передает данные и с которого принимает команды.

Система обеспечивает доступ к работе с подключенными СУ с любых мобильных устройств, планшетов, ноутбуков и персональных компьютеров.

Система удаленного мониторинга и управления позволяет осуществлять:

  • Дистанционный запуск и останов станций управления (СУ);
  • Просмотр текущих параметров работы СУ, а также хронологии их изменения, в табличном и графическом виде;
  • Просмотр уставок СУ;
  • Управление режимами работы посредством изменения уставок;
  • Считывание архивов работы СУ;
  • Информирование об остановах СУ и вызвавших их причинах;
  • Геопозиционирование СУ;
  • Отслеживание выхода параметров за заданные диапазоны;
  • Мониторинг большого количества СУ и управление ими из единого центра;
  • Оценка дебита продукта скважины с помощью «Программного расходомера».

Для обеспечения информационной безопасности в системе «Orion Pulsar» предусмотрено:

  • Использование в сети интернета безопасного соединения на основе технологии SSL;
  • Вход в систему осуществляется через окно авторизации на сайте «OrionPulsar.ru» с использованием логина и пароля пользователя
  • Реализуется доступ только к СУ, закреплёнными за данным логином.
  • Использование гибких прав доступа пользователей от «Полный доступ» до «Только просмотр»

«Полный доступ» позволяет производить пуск и остановку станции, а также изменять уставки СУ. При уровне доступа «Только просмотр» отсутствует право изменять уставки и управлять СУ.

Учетная запись пользователя может быть заблокирована. В этом случае пользователь лишается возможности использовать систему. Создание пользователей, распределение среди них СУ и настройка прав доступа производится пользователем с правами администратора, который передается компании-клиенту при регистрации в системе.

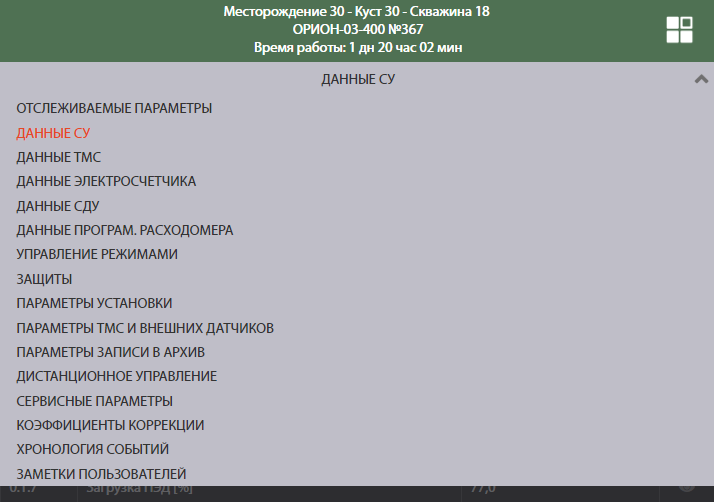

Панель управления станцией полностью дублирует меню контроллера и позволяет управлять СУ в режиме реального времени. На панели управления отображаются (рисунок 1):

  • Состояние станции и время нахождения в нем;
  • Отслеживаемые параметры;
  • Экстремумы при выходе параметра за заданные границы
  • Текущие параметры установки;
  • Уставки с возможностью их изменения;
  • Cписок текущих аварий, если станция в стопе;
  • Кнопки для запуска и остановки станции;
  • Кнопки для перехода к графикам данных;
  • Хронология последних событий;
  • Заметки пользователя по станции.

Возможности системы позволяют осуществлять анализ данных накопленной истории работы СУ таких как:

  • ключевые события при работе и простое ПЭД (пуск, стоп, авария и т.п.);
  • информация об изменении уставок параметров в КСУ, а также данных измерений, поступающих от ТМС, электросчетчика, блока измерения аналоговых сигналов и силового оборудования;
  • уставок параметров с возможностью анализа хронологии изменения каждой уставки;
  • журнала токов ПЭД;
  • журнала аварий, систематизированных по типу;
  • журнала расхода электроэнергии.

Для анализа возможен просмотр данных в текстовом или графическом виде, их систематизация, а также построения графиков на основе данных истории.

Дополнительной функцией «Orion Pulsar» является оценка текущего дебита продукта скважины путем его косвенного определения по параметрам работы СУ и ТМС. Эта функция реализована в так называемом «Программном расходомере». Текущая работа с «Программного расходомера» осуществляется с помощью вкладки «Данные програм. расходомера» на панели управления в главном окне «Orion Pulsar».

Дебит продукта скважины определяется интегрированием расхода на заданном интервале времени работы станции управления.

В подгруппе «Данные программного расходомера» панели управления отображаются значения следующих параметров:

  • ДЕБИТ ЗА ПРЕДЫДУЩИЕ СУТКИ [м3] – Параметр, отображающий расчетный дебит за полные сутки, значение обновляется в 0 час 0 мин по часам КСУ;
  • ДЕБИТ ЗА ТЕКУЩИЕ СУТКИ [м3] – Параметр, отображающий расчетный дебит за текущие сутки накопительным итогом на текущий момент. В 0 час 0 мин по часам КСУ значение параметра обнуляется с переносом данных в параметр ДЕБИТ ЗА ПРЕДЫДУЩИЕ СУТКИ.;
  • ДЕБИТ ЗА ЗАДАННЫЙ ПЕРИОД [м3] – Параметр, отображающий расчетный дебит за задаваемый промежуток времени (по дате, часам и минутам для начала и конца периода). Для анализа доступны последние 24 часа. Период определяется значениями параметров НАЧАЛО/ОКОНЧАНИЕ ОЦЕНКИ ДЕБИТА;

Программный расходомер необходимо перед началом его первого включения на данной скважине настроить на характеристики используемого насоса, а далее в процессе эксплуатации периодически корректировать с учётом возможного изменения под действием внешних факторов характеристик насоса.

Применение СДУ «Orion Pulsar» за счёт перехода от ручного управления УЭЦН к дистанционному управлению и мониторингу открывает такие дополнительные возможности повышения эффективности добычи пластовой жидкости, как:

  • Мониторинг работы СУ на любом устройстве с возможностью просмотра WEB-сайтов;
  • Дистанционная настройка СУ при открытии и выводе скважины на заданный режим;
  • Уменьшение времени вывода скважин на максимальный дебит;
  • Сокращение количества и времени простоев скважин за счет оперативного реагирования на состояние УЭЦН по информации от подсистемы оповещения оператора об аварийных ситуациях УЭЦН;
  • Снижение трудозатрат на ручное управление непосредственно на скважинах;
  • Уменьшение количества аварийных ситуаций за счет настройки предаварийных оповещений.
  • Контроль текущего дебита на скважинах месторождения с помощью «Программного расходомера».
